概述  :

    SJ19系列智能電力監控儀表是一款在配電系統中應用廣泛的智能監控儀表，可實時監測三相電壓、電流、功率、功率因數、電網頻率、三相電流電壓不平衡度、有/無功電能計量等電力參數。它集遙測、遙信、遙控、通訊等眾多功能為一體。本產品采用MCU高速微處理器芯片作為核心運算單元，運算速度快，可靠性高，抗干擾能力強；裝置通訊功能強大，具有光電隔離的RS-485通訊接口，支持開放式的通訊協議，便于與其他各種監控單元一起構成高效經濟的監控網絡。

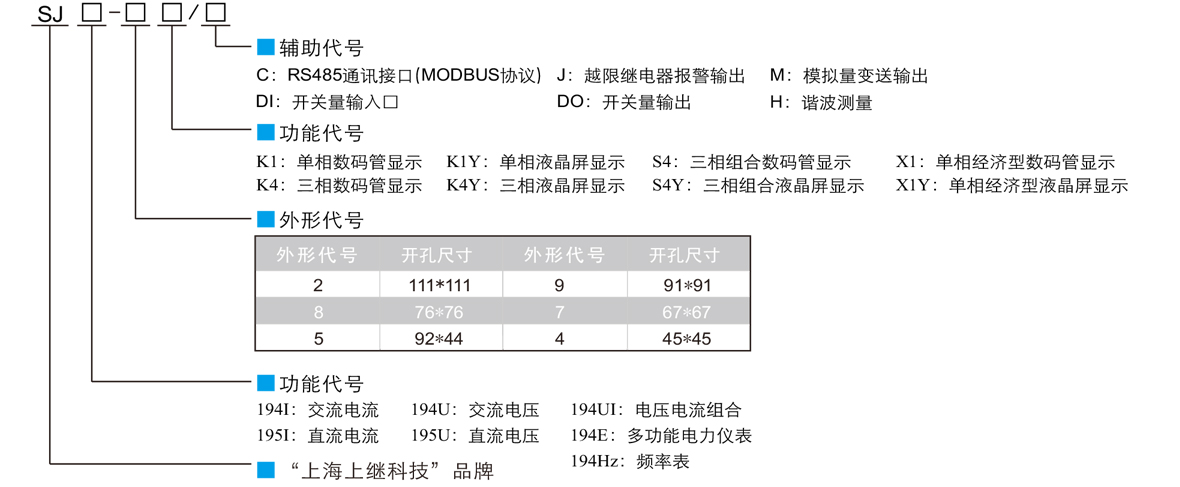

型號定義  ：

特點 ：

● 可測量三相交流電壓

● 電壓變比可編程

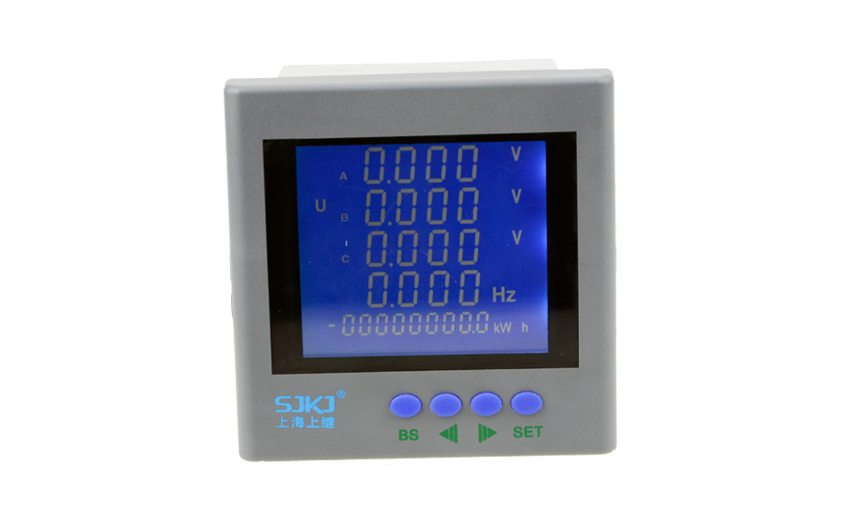

● 三相智能電力儀表采用STN藍屏、寬視角、高品質、高清晰LCD液晶屏，微背光顯示 ，在強光和大視角環境下獲得良好    的視覺效果A

● 工作時間、負載時間統計功能

● 1路RS485接口，modbus通訊協議

● 可擴展4路無源開關量輸入

● 可擴展2路繼電器輸出,繼電器觸點容量：AC220V 3A

● 可擴展1路DC 4～20mA模擬量輸出

● 可擴展1路過流、過壓、欠壓報警輸出，繼電器觸點容量：AC220V 3A

● 優良的溫度特性和工作穩定性

● 產品尺寸及開孔尺寸大，顯示直觀又美觀大方，替換及安裝更方便

● 適用于電力電網，自動化控制系統。主要測量電網中的電壓參量

技術參數 ：

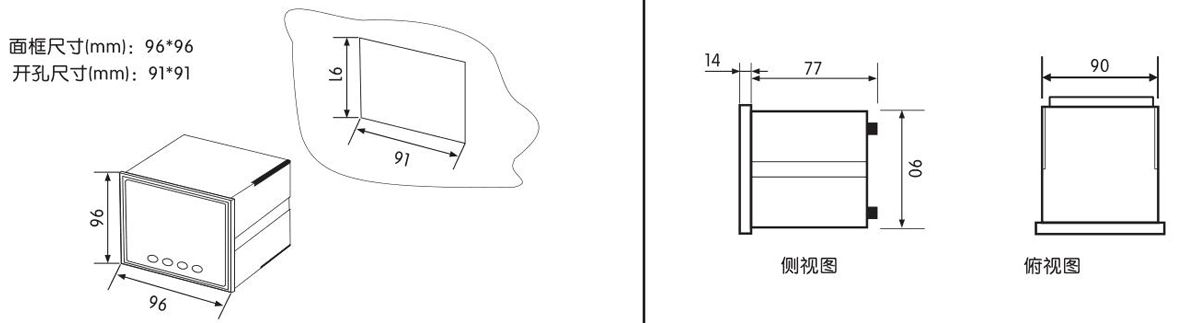

安裝尺寸：
