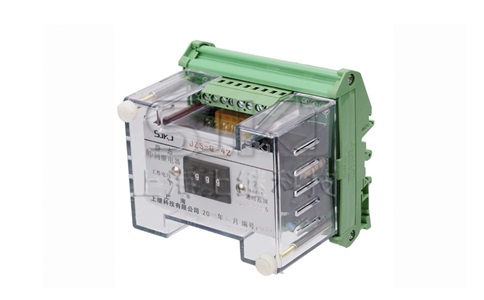

JZS-200系列靜態延時中間繼電器

JZS-200系列靜態延時中間繼電器，用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
1.1主要特點
該產品采用集成電路原理構成，克服了電磁繼電器的觸點調節困難問題，而且其可靠性高，具有良好的抗振性，并可節約大量的原材料，減少了工作量，在一定程度上降低了勞動強度。
產品采用All、JK-1(JZS-233/2 用JK-4) 結構殼體，便于現場安裝。

2 產品結構、分類及產品原理
2.1產品采用A11、JK- 1兩種殼體(JZS-233/ 2用JK-4)。A11殼體包括A11K嵌人式安裝，AllP拼塊嵌人式安裝，A11H凸出安裝后接線和A11Q 凸出安裝前接線四種結構形式; JK-1有凸出式安裝后接線和凸出式安裝前接線可供選擇。前蓋為透明有機玻璃，取下殼蓋，可方便地改變整定值; 拔出機芯，可方便地進行維修。
2.2產品分類: JZS-210系列靜態動作延時中間繼電器、JZS-220系列靜態返回延時中間繼電器、JZS-233系列靜態返回延時中間繼電器(1s~5s 可調)。
2.3 產品原理
2.3.1  JZS-210系列靜態動作延時中間繼電器
該產品為電壓動作型靜態繼電器，由電子元件和瞬動繼電器組成。它經過整流、濾波、穩壓、比較、延時等電路給出口電路提供一個穩定的驅動電壓，延時時間到繼電器可靠動作。繼電器延時動作后，面板上紅色信號指示燈亮。
2.3.2  JZS-220和JZS-233系列靜態返回延時中間繼電器
該產品由電子元件和瞬動繼電器組成，它經過整流、濾波、穩壓、比較、延時等電路給出口電路提供一個穩定的驅動電壓使繼電器動作，面板上的紅色信號指示燈亮。斷電后，繼電器延時返回，當延時結束，面板上的紅色信號指示燈熄滅。JZS-220系列靜態返回延時中間繼電器斷電延時不小于1.1s；JZS-233系列靜態返回延時中間繼電器可通過面板上的電位器在1s~5s調節斷電延時時間。

3 技術參數
3.3 動作值與返回值
產品在基準條件下，直流動作電壓不大于70%額定值(48V 不大于85%額定值)，交流動作電壓不大于80% 額定值，返回電壓不小于5% 額定值。
3.4 功率消耗
在交流額定電壓下產品的功耗不大于6VA，在直流額定電壓下產品消耗的最大功率不大于6W。
3.6 延時一致性
對于JZS-233可調的返回延時產品在基準條件下，任一整定值的延時一致性誤差不超過±10%。
3.7 熱性能要求
3.7.1對長期通電工作的發熱元件，如電阻等，其表面溫度不應超過150°C，且對相鄰元器件不致產生有害的熱影響。
3.7.2 當周圍環境溫度為常溫時: 產品的電壓工作回路應能長期承受1.2 倍額定工作電壓。
3.8 觸點性能
a.在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W ;
b.在電壓不超過250V，電流不超過3A的交流回路(cosΦ=0.4±0.1) 中，觸點的斷開容量為250VA。
C.輸出觸點電路在上述負荷條件下，其電壽命為5*10³次。觸點長期允許通過的電濟為5A。
3.9 機械壽命
產品的輸出觸點不接負荷，應能可靠地動作及返回1*10⁴ 次。
3.10 絕緣電阻不小于300MΩ。
3.11介質強度: 2kV (有效值)、50Hz，歷時1min。
3.12沖擊電壓為5kV。
