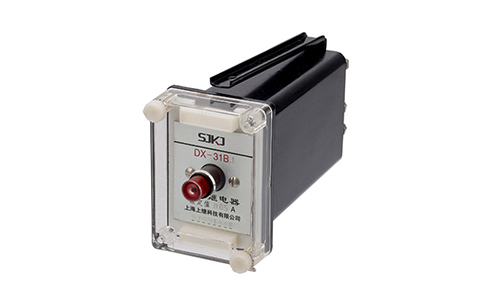

DX-30系列信號繼電器

       DX-30系列信號繼電器包括DX-31B、DX-32A、DX-32B，適用于直流操作的保護線路中，作為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。

繼電器有嵌入式A01K和突出式A01H兩種安裝方式，請在訂貨時注明。

額定值

繼電器工作繞組額定值為：220V、110V、48V、24V、12V或0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A。

DX-32A、DX-32B保持回路額定值為220V、110V、48V。

動作值

動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。

保持值：不大于80%額定保持電壓。

返回值：不小于5%額定值。

功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。

a.DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W；

b.DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。

觸點容量：

a.在電壓不大于250V，電流不大于0.5A，時間常數為0.5±0.75ms的直流有感負荷電路中，斷開容量為30W。

b.在電壓不超過250V（cosΦ=0.4±0.1），電流不大于1A交流電器中，能斷開100VA。

介質強度：耐受2kv、50Hz、歷時1min交流試驗電壓無擊穿或閃絡現象。

熱穩定：當環境溫度為40°C，電壓繞組長期通以1.1倍額定電壓，電流繞組長期通以額定電流，繞組溫升不大于65°C
