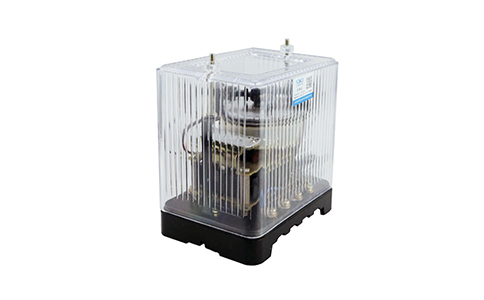

DSJ-10系列延時時間繼電器

        DSJ-10系列延時時間繼電器主要用于交流操作的繼電保護和自動化裝置中，作為上電瞬時動作、斷電延時返回的時間元件。該系列包括DSJ-11、DSJ-12、DSJ-13這些型號。

        產品由于其安裝及接線方式不同，同一機芯可以有兩種結構形式，即A11系列結構和凸出式固定安裝結構。產品蓋子上可以裝設施針，以指示產品動作情況（規定表中型號后帶有X的即為帶有拖針的規格），為便于更換和維修，A11系列結構內部有插件，在取下蓋子后即可將插件部分抽出。

        本產品系以電磁鐵帶動一鐘表延時結構，電磁鐵可以有直流或交流電源供電，本系列中的產品其內部裝有橋式整流器，電源經整流后供給電磁鐵，因此交直流通用。產品通電后電磁鐵吸合，指針指零，產品準備好動作。當斷電時，電磁鐵返回，瞬動觸點切換，鐘表機構開始轉動，延時動觸點閉合方向移動，同時帶動拖針轉動，根據用戶的延時整定，滑動觸點和延時主觸點先后接通。延時主觸點接通后由于止擋限制機構的轉動，機構停止，產品將長期停留在延時主觸動接通的位置。當電源接通后各觸點瞬時恢復至原來狀態，拖針留在該處。
