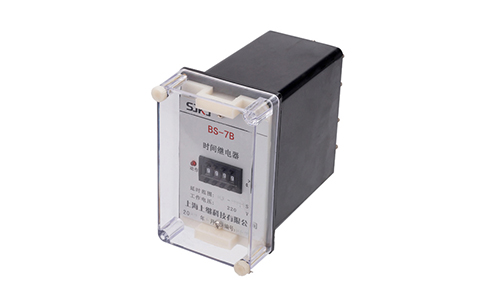

BS-7B型時間繼電器

BS-7B時間繼電器用于各種控制和保護電路中，起自動延時轉接電路作用。

繼電器采用標準的結構，所有元件安裝在可以插拔的機芯上。同一機芯可以有四種結構形式，即A11K為嵌入式安裝；A11P為拼塊嵌入式安裝；A11H為突出安裝后接線；A11Q為突出安裝前接線。繼電器外殼為黑色膠木，蓋子為透明有機玻璃，可以清楚地觀察到繼電器的整定位置和發(fā)光二極管燈亮或滅，指示繼電器動作與返回。取下有機玻璃蓋，調節(jié)電位器旋鈕可以方便地改變延時整定值，拔出機芯可方便地進行維修。

BS-7B型時間繼電器是BS-7A時間繼電器的更新產品，與BS-7A相比較具有延時精度高、高低溫性能好、功率消耗小、抗干擾能力強、可靠性高、調試簡單、維護方便等特點。繼電器無需接地端，給用戶使用帶來方便，也消除了不可靠因素。BS-7B繼電器外部接線端子與BS-7A相同，但無需外附電阻。
